南京帝淮箱體背帶式12個動作6路開關量控制工業遙控器說明
瀏覽：1867 發布日期：2020/10/15 14:54:09

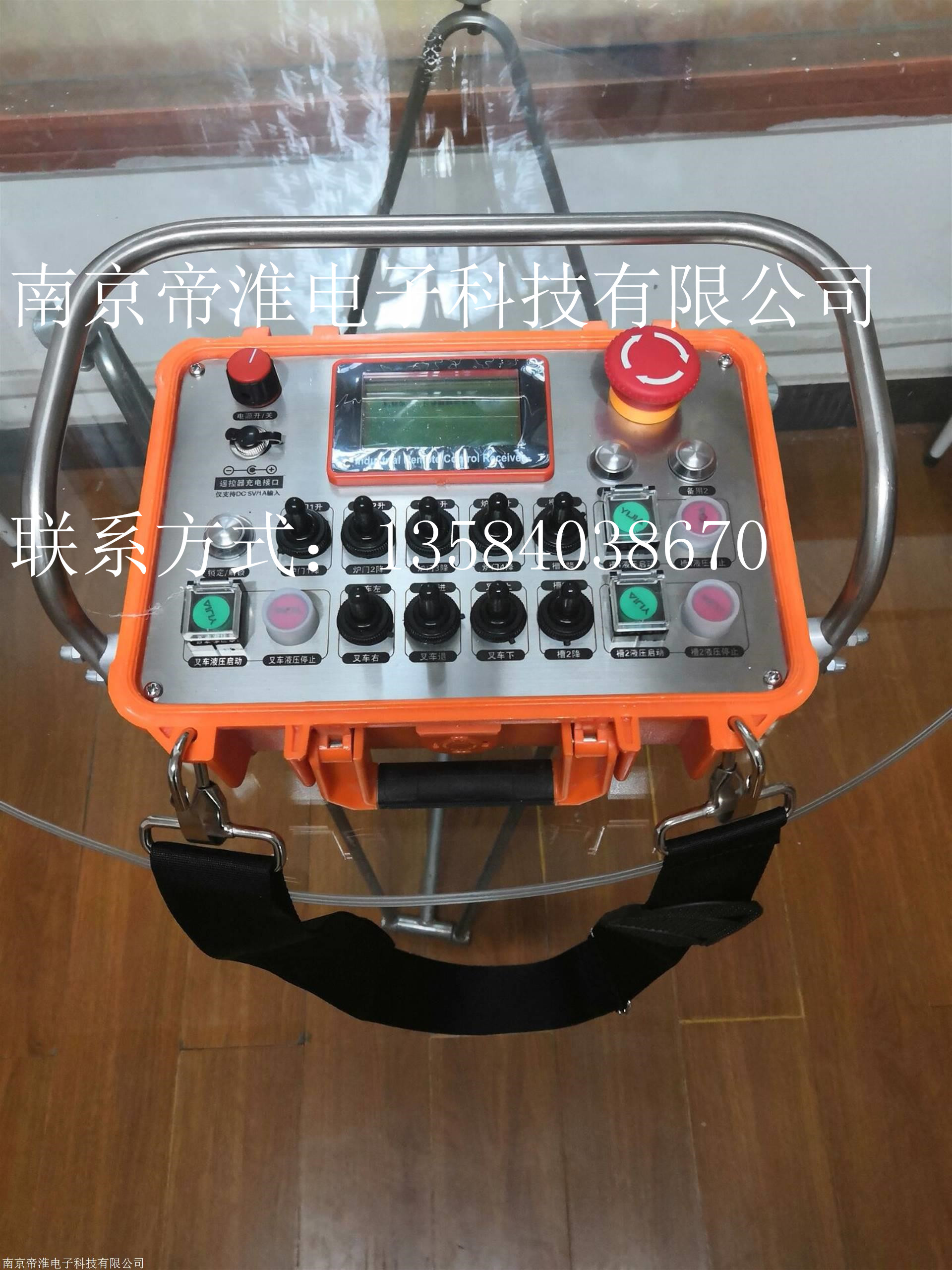

南京帝淮箱體背帶式12個動作6路開關量控制工業遙控器說明
箱體背帶式12個動作6路開關量信號輸出控制工業遙控器，整套包含1臺發射器+1臺接收器2個部分，接收器端設計為RS485輸出，與被控端PLC之485接口以Moudbus協議通信，除急停外，其他按鈕均通過RS485接口數字信號輸出，急停對應2路繼電器輸出含1路常開點（常用）+1路常閉點（備用）。
發射器端按鈕布局及功能說明
1）布局4個按鍵，每2個按鍵控制1個開關，全部設計為點動模式，對應4個定值點動模式數字信號輸出，不設定互鎖邏輯，便于后端PLC自定義處理；
2）布局4個三位自復位扭子開關，每個扭子開關，對應1個定值自復位模式數字信號輸出，下推位空置，4個三位自復位扭子開關合計對應4路自復位模式定值數字信號輸出，輸出不設定互鎖邏輯，便于PLC自定義處理；
3）雙向反饋顯示：回傳顯示4個扭子開關控制的設備轉動的幅度值包含“加砂量實時顯示，開度只需要調節的時候顯示”。
4）啟動+急停蘑菇頭旋鈕，啟動布局為旋轉開關或自鎖式按鍵，急停為歐規急停蘑菇頭式，自鎖保持模式，對應2路繼電器輸出。啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次工業遙控器產品非標定制型號DH-Z4F4BZSX485（DC24V/100米/RS485 Moudbus協議/1發1收/雙向回傳顯示5個數據），其他電壓通過外置變壓器轉壓適配！
